Вращающаяся печь для каолина
Данная серия оборотных печей предназначена для реализации процессов легкого обжига, обжига, восстановления и утилизации отходов черных и цветных металлов. Рабочая температура составляет 600–1300 °C.
Описание
маркер
Краткое описание
◆ Применяемые материалы: Оксид цинка, оксид магния, оксид алюминия, каолин, боксит, известь, гидроксид алюминия, черные и цветные металлы и т.д.
◆ Производительность: 1,9–42 т/ч

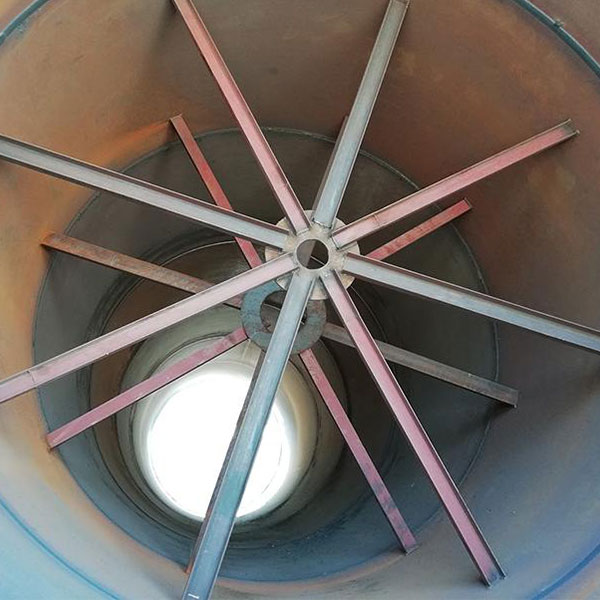

Внутренняя структура оборудования
Введение в продукт
Данная серия оборотных печей предназначена для реализации процессов легкого обжига, обжига, восстановления и утилизации отходов черных и цветных металлов. Рабочая температура составляет 600–1300 °C.
Характеристики производительности
1. Корпус печи изготовлен из высокопрочной износостойкой сплавной стальной пластины методом сварки, обладает отличной износостойкостью, прочностью на сжатие и коррозионной стойкостью, срок службы более чем в 3 раза превышает срок службы обычных оборотных печей.
2. Механизмы зубчатых передач и скользящих подшипников прошли специальную оптимизацию, что снизило частоту отказов и обеспечивает стабильную работу оборудования.
3. Герметизация головки и хвоста печи выполнена рационально, что значительно снижает потери тепла, эффективно предотвращает выброс пыли и улучшает производственные условия.
4. Большой внутренний объем барабана обеспечивает высокую производительность обработки материалов, общая производительность увеличена на 30–40%.
5. Высокая эффективность обжига оксида цинка, полный обжиг сырья, повышение качества и степени утилизации оксида цинка.
6. Низкое энергопотребление и электропотребление, минимальные эксплуатационные расходы.

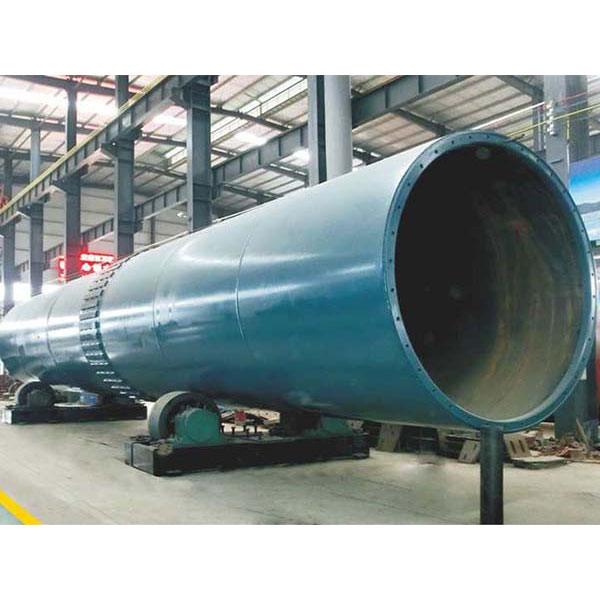

Демонстрация продукции
Принцип работы
Внутри оборотной печи установлена футеровка из огнеупорных кирпичей и теплообменные устройства, печь вращается с низкой скоростью. Сырье и горячие дымовые газы обмениваются теплом по принципу противотока, сырье подается с высокого конца печи.
Благодаря наклонному монтажу барабана при вращении печи сырье внутри нее перекатывается и перемещается вдоль продольной оси. Горелка впрыскивает топливо с низкого конца печи, дымовые газы выводятся через высокий конец.
В процессе перемещения сырье нагревается, подвергается физическим и химическим превращениям и выгружается в виде готовой продукции с низкого конца печи.
Технические характеристики
| Категория | Типоразмер (м) | Размер корпуса (Длина, м) | Производительность (т/ч) | Частота вращения (об/мин) | Мощность двигателя (кВт) | Вес (т) | ||
| Диаметр (м) | Длина (м) | Уклон (%) | ||||||
| Прямые оборотные печи | Ø1,8×45 | 1,8 | 45 | 4 | 1,9–2,4 | 0,16–1,62 | 30 | 78,2 |
| Ø1,9×39 | 1,9 | 39 | 4 | 1,65–3 | 0,29–2,93 | 30 | 77,59 | |
| Ø2,0×40 | 2 | 40 | 3 | 2,5–4 | 0,23–2,26 | 37 | 119,1 | |
| Ø2,2×45 | 2,2 | 45 | 3,5 | 3,4–5,4 | 0,21–2,44 | 45 | 128,3 | |
| Ø2,5×40 | 2,5 | 40 | 3,5 | 9,0–10,5 | 0,44–2,44 | 55 | 149,61 | |
| Ø2,5×50 | 2,5 | 50 | 3 | 6,25–7,4 | 0,62–1,86 | 55 | 187,37 | |
| Ø2,5×54 | 2,5 | 54 | 3,5 | 6,9–8,5 | 0,48–1,45 | 55 | 196,29 | |
| Ø2,7×42 | 2,7 | 42 | 3,5 | 10,0–11,0 | 0,10–1,52 | 55 | 198,5 | |
| Ø2,8×44 | 2,8 | 44 | 3,5 | 12,5–13,5 | 0,437–2,47 | 55 | 201,58 | |
| Ø3,0×45 | 3 | 45 | 3,5 | 12,8–14,5 | 0,5–2,47 | 75 | 210,94 | |
| Ø3,0×48 | 3 | 48 | 3,5 | 25,6–29,3 | 0,6–3,48 | 90 | 237 | |
| Ø3,2×50 | 3,2 | 50 | 4 | 40,5–42 | 0,6–3 | 100 | 278 | |
| Оборотные печи с переменным диаметром | Ø1,6×26 | 1,6/1,4 | 26 | 4 | 0,7–1,1 | 0,41–3,85 | 18,5 | 38,62 |
| Ø1,9×39 | 1,9/1,6 | 39 | 4 | 2,2–2,7 | 0,27–2,58 | 22 | 60,84 | |
| Ø2,2×45 | 2,2/2,0 | 45 | 4 | 2,5–3,5 | 0,25–2,28 | 30 | 88,63 | |
| Ø2,5×45 | 2,5/2,2 | 45 | 3,5 | 4,5–6,2 | 0,25–2,18 | 45 | 102,37 | |
| Ø2,8×45 | 2,8/2,5 | 45 | 3,5 | 7,5–10 | 0,68–1,45 | 55 | 192,62 | |
| Ø3,5×60 | 3,5/3,0 | 60 | 3,5 | 23–32 | 0,65–2,28 | 125 | 310,26 | |
