Трёхбарабанная сушилка
Цилиндр имеет самозащиту, тепловой КПД достигает 95%. Общая длина сушилки сокращена примерно на 50% по сравнению с однокцилиндровой, а земельные инвестиции – примерно на 50%.
Описание
маркер
Применение продукта
Трехцилиндровая ротационная сушилка в основном применяется для сушки шлака, песка, угля, золы-уноса, железного порошка, руды, кварцевого песка и других гранулированных материалов. Обладает следующими характеристиками:
1. Цилиндр имеет самозащиту, тепловой КПД достигает 95%. Общая длина сушилки сокращена примерно на 50% по сравнению с однокцилиндровой, а земельные инвестиции – примерно на 50%.
2. Цилиндр изготовлен из сваренного жаростойкого и износостойкого стального листа, имеет длительный срок службы и прост в обслуживании. Высокий тепловой КПД, температура внешнего цилиндра составляет 60°С или ниже (температура внешнего однокцилиндрового цилиндра достигает 150°С).
3. Низкая температура на выходе, длительный срок службы пылеулавливающего оборудования. Также может быть напрямую подключена к импульсному мешковому фильтру с воздушным ящиком.
4. Без передачи зубчатым колесом и шестерней, используется вращение опорных колес, плавная работа всей машины делает систему простой и рациональной.
5. Воздушный нагреватель может комплектоваться кипящей печью или масляной печью, что позволяет сушить материалы размером менее 20 мм.
6. Конечный показатель влажности можно регулировать в соответствии с требованиями заказчика.
Характеристики трехцилиндровой ротационной сушилки
1. Высокий технический уровень, самозащита цилиндра, одновременное обжаривание и сушка, тепловой КПД достигает 85%.
2. Длина сушилки сокращена на 60% по сравнению с обычной трехбарабанной сушилкой, что упрощает технологическую компоновку. Сокращается площадь производственного помещения, инженерные инвестиции экономятся примерно на 40%.
3. Используется жаростойкая и износостойкая легированная сталь, износостойкость в 4 раза выше обычной стали. Длительный срок службы, простота обслуживания.
4. Низкая температура на выходе, что обеспечивает длительную работу пылеулавливающего оборудования; может быть напрямую подключена к импульсному мешковому фильтру.
5. Гражданские инвестиции сокращены примерно на 50%, энергопотребление – на 60%.
6. Компактная и простая конструкция, рациональная компоновка, повышение коэффициента теплообмена материала и тепловой энергии.
7. Легко реализовать автоматическое управление, сократить количество операторов и сэкономить трудовые ресурсы.

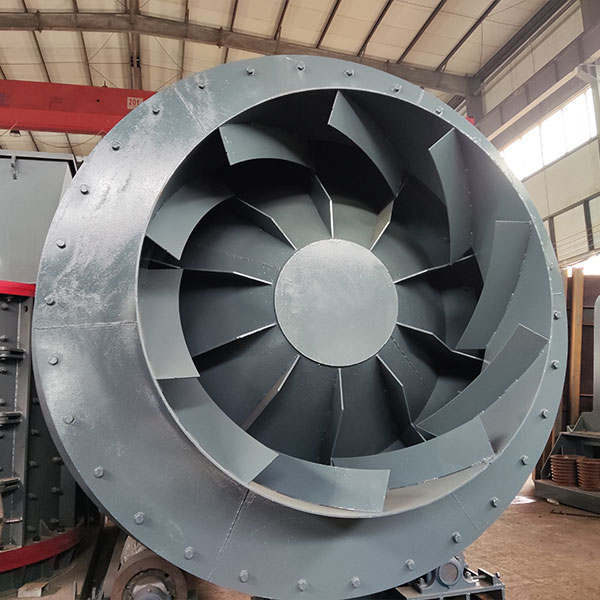

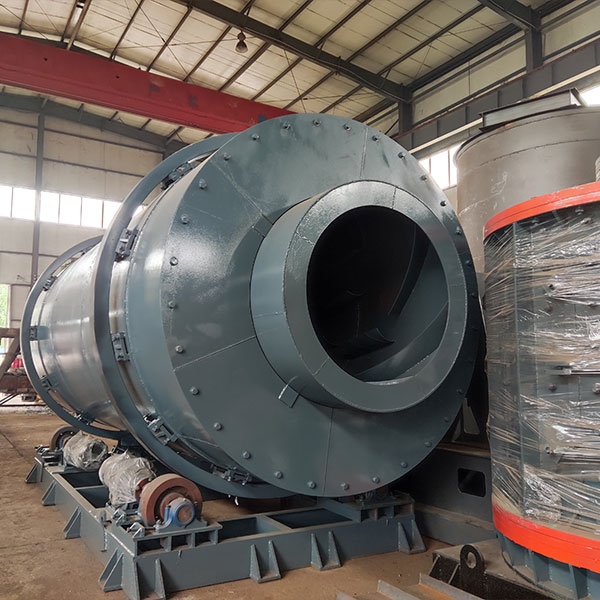

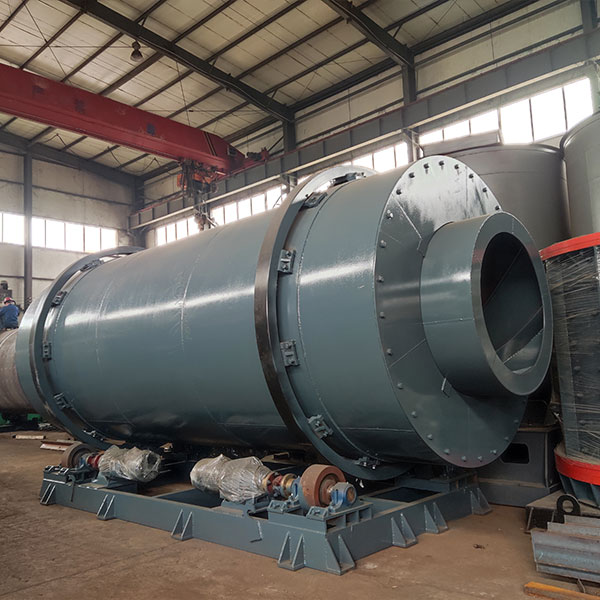

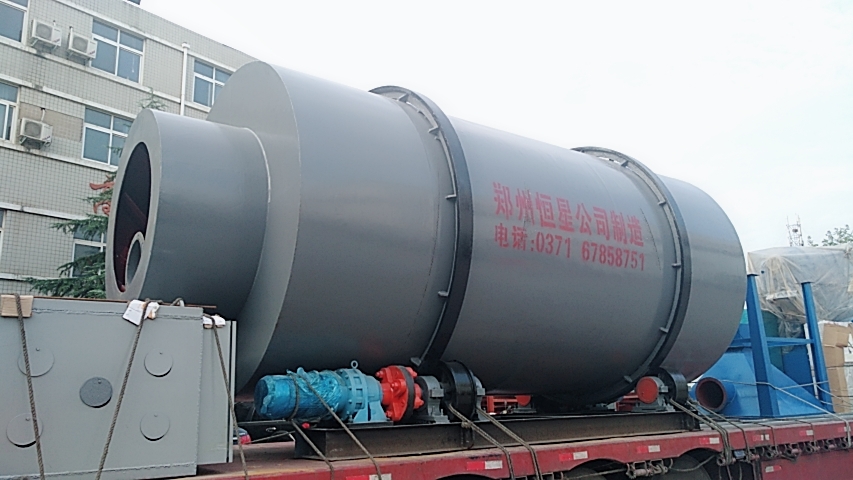

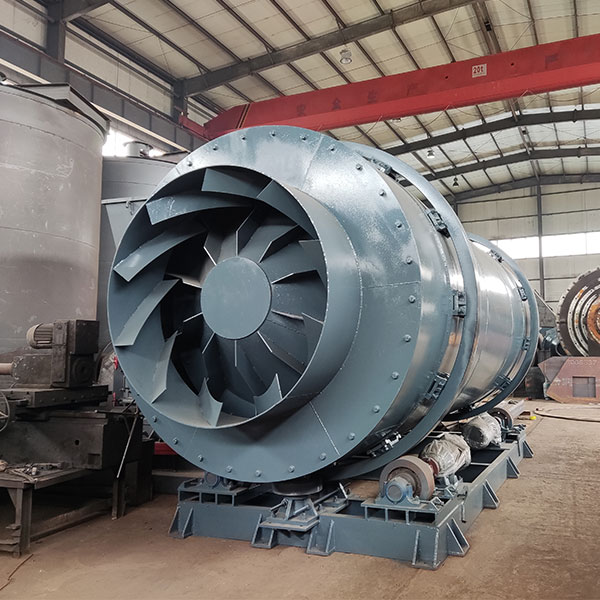

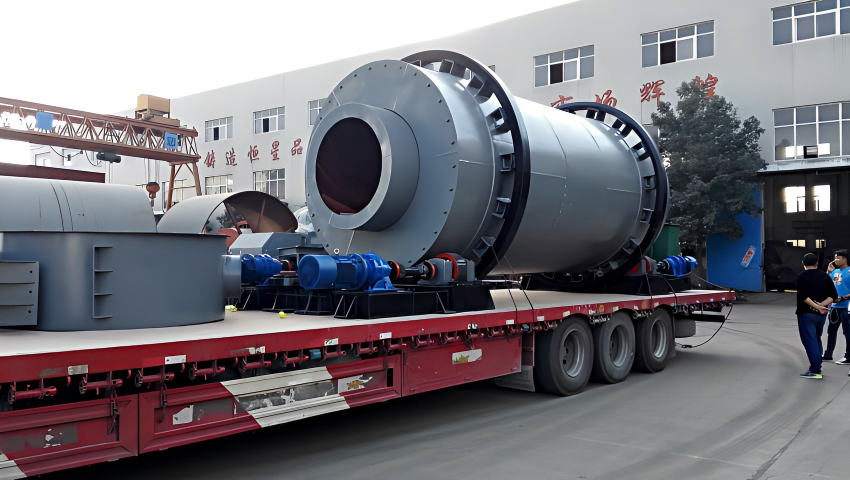

Демонстрация продукции
Принцип работы

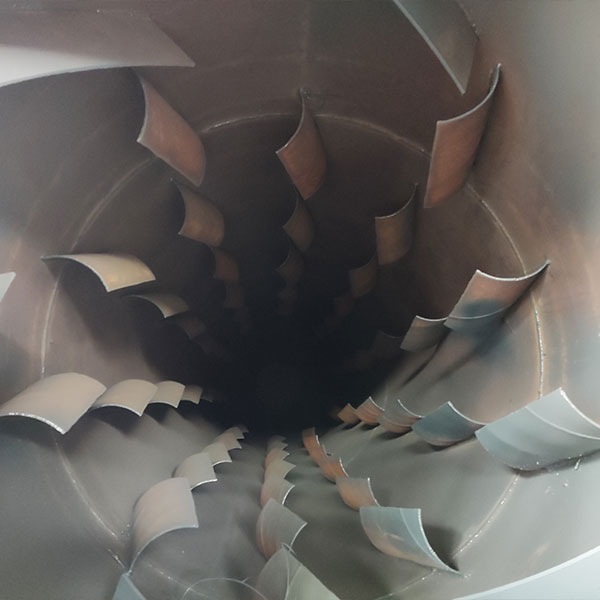

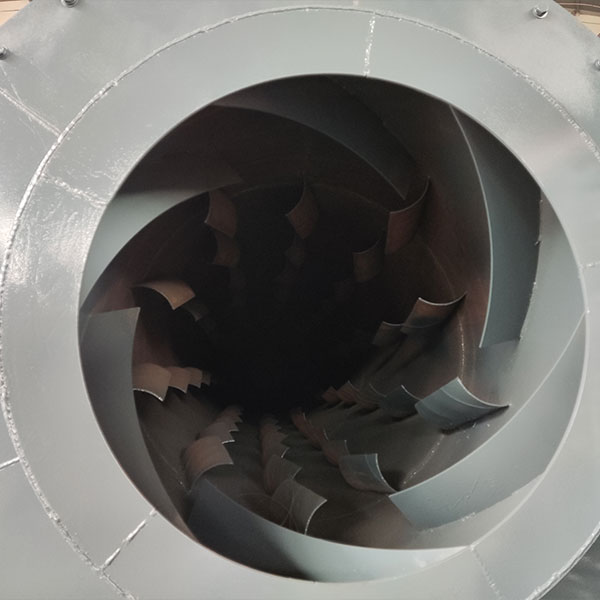

1. Материал сначала поступает во внутренний барабан. В барабане закреплены спиралевидные пластины, при вращении сушилки они перемешивают материал и заставляют его двигаться.
2. Когда материал достигает правой части барабана, он поступает во второй барабан для дальнейшей сушки.
3. По тому же принципу материал затем поступает во внешний барабан. В процессе сушки материал подвергается трехкратной обработке, поэтому полностью высушивается.
Технические характеристики
| Модель | Диаметр внешнего цилиндра (м) | Длина внешнего цилиндра (м) | Объем барабана (м³) | Скорость вращения (об/мин) | Максимальная температура воздушного потока (℃) | Производительность (т/ч) | Мощность (кВт) |
| 2.0*4м | 2 | 4 | 12.56 | 4-10 | 700-750 | 8-15 | 5.5x2 |
| 2.2*5м | 2.2 | 5 | 18.99 | 4-10 | 700-750 | 12-20 | 5.5x2 |
| 2.5*6м | 2.5 | 6 | 29.43 | 4-10 | 700-750 | 18-28 | 7.5x2 |
| 2.8*6м | 2.8 | 6 | 36.92 | 4-10 | 700-750 | 25-35 | 11x2 |
| 3.0*6м | 3 | 6 | 42.39 | 4-10 | 700-750 | 30-40 | 7.5x4 |
| 3.0*7м | 3 | 7 | 49.45 | 4-10 | 700-750 | 30-45 | 7.5x4 |
| 3.2*7м | 3.2 | 7 | 56.27 | 4-10 | 700-750 | 35-55 | 11x4 |
| 3.6*8м | 3.6 | 8 | 81.39 | 4-10 | 700-750 | 55-75 | 18.5x4 |
| 4.0*10м | 4 | 10 | 125.60 | 4-10 | 700-750 | 70-100 | 22x4 |
связаться с нами
Сопутствующие популярные продукты
Электромагнитный вибропитатель
Электромагнитный вибрационный питатель предназначен для равномерной или дозированной подачи материала из бункеров или других хранилищ в приемное оборудование. Является важным оборудованием для автоматизации поточной линии, выпускается в открытом и закрытом исполнении.

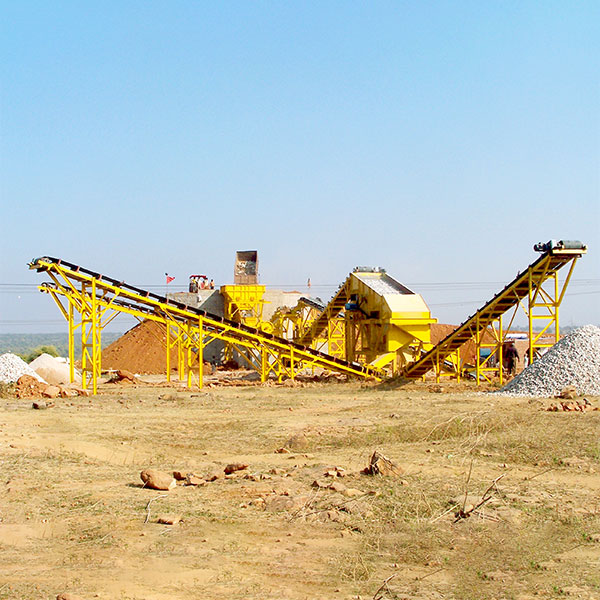

Дробильно-сортировочная установка
Мы можем разработать для вас полную дробильно-сортировочную установку для камня производительностью 10 т/ч, 30 т/ч, 50 т/ч, 100 т/ч, 200 т/ч, 300 т/ч, 500 т/ч, 800 т/ч, 1000 т/ч.
Вращающаяся печь для керамзитового песка
Вращающаяся печь для керамзитового песка является важным оборудованием для производства искусственного песка. Она изготавливает керамзитовый песок путем формования и обжига с использованием различных видов глины, аргиллита и других материалов в качестве основного сырья.
Сушилка для осадка
Сушилка для ила – это специализированное оборудование, разработанное и спроектированное для материалов с такими характеристиками, как высокая влажность, высокая вязкость, высокая влагоудерживающая способность и низкая теплотворная способность. В конструкции барабана сушилки предусмотрены специальные решения, которые не только повышают тепловую эффективность, но и эффективно предотвращают прилипание ила к стенкам сушилки, а также его чрезмерную сушку.
Линейный вибрационный грохот
Принцип работы линейного вибросита ZDS (линейного вибросита): При работе виброситов серии ZDS два двигателя работают синхронно в противоположных направлениях, создавая встречные вибрационные силы.
Мокрый магнитный сепаратор
После того как рудная пульпа поступает в желоб из бункера для подачи руды, под действием воды из дульного шланга рудные гранулы входят в зону подачи руды желоба в рассеянном состоянии. Под действием магнитного поля магнитные рудные гранулы образуют магнитные комков или магнитные цепочки, которые под действием магнитной силы движутся в рудной пульпе и адсорбируются на цилиндре.
Однобарабанный вращающийся охладитель
Одноцилиндровый охладитель предназначен для охлаждения клинкера, выходящего из вращающейся печи. Одновременно большое количество тепловой энергии, переносимой высокотемпературным материалом, поглощается воздухом, что позволяет предварительно нагреть воздух для горения в печи до высокой температуры, усилить процесс прокаливания и снизить тепловые потери. Это вспомогательное оборудование для вращающейся печи.
Трёхпроходный барабанный сушильный агрегат
Сушилка с тремя оборотами (комбинированная трехбарабанная сушилка) имеет конструкцию из трех вложенных конических барабанов, сваренных в разных направлениях и последовательности. Такая особая конструкция определяет ее производительность, поэтому это новое сушильное оборудование называется сушилкой с тремя оборотами.
Шаровая мельница для алюминиевой золы
Алюминиевая зола – продукт помола на шаровой мельнице для алюминиевой золы, является побочным продуктом при производстве электролитического алюминия. Основные компоненты: оксид алюминия, металлический алюминий и некоторые примеси.
Мобильная дробильная станция
Мобильная дробильная установка использует ходовую часть на автомобильном шасси. Данная модель обладает стабильными характеристиками, эстетичным внешним видом, в основном применяется в дорожном и мостовом строительстве, городском строительстве, добыче полезных ископаемых и других областях.
Сушилка для летучей золы
Зола-унос – это промышленный отход, выделяемый угольными электростанциями. Она может быть рационально повторно использована только после соответствующей переработки. Среди оборудования для ее переработки присутствует сушильное оборудование. Сушилка для золы-уноса – это специализированное оборудование для сушки золы-уноса, обладающее преимуществами высокого коэффициента сушки, простоты эксплуатации, низкой частоты отказов, безопасности и экологичности.
Вертикальная комбинированная дробилка с плиточным молотком
Вертикальная комбинированная дробилка с плиточным молотком является прямоточной регулируемой дробилкой мелкого дробления, успешно разработанной нашим заводом на основе традиционного оборудования для мелкого дробления в соответствии с потребностями рынка.
Пружинная конусная дробилка
Пружинная конусная дробилка подходит для дробления различных руд и горных пород средней и выше твёрдости, обладает характеристиками: надёжная конструкция, высокая производственная эффективность, удобство регулировки, экономичность в эксплуатации.
Круговой вибрационный грохот
Круговой виброситовой грохот серии YA — это многослойное просеивающее оборудование с вибрацией по дуге окружности. У данной модели длинная линия просеивания материала, большое количество размеров просеивания, четкое сортирование по крупности готовой продукции. По конструкции он оснащен регулируемым цилиндрическим вибратором, эксцентриковым валом и уравновешивающим колесом.
Сушилка с цепной плитой
Пластинчатая ленточная сушилка — это непрерывное сушильное оборудование, которое использует цепные пластины в качестве транспортной ленты для перемещения материалов и идеально подходит для поточной работы. Благодаря цепным пластинам в качестве транспортной ленты оборудование подходит для сушки различных блоковых материалов правильной и неправильной формы.

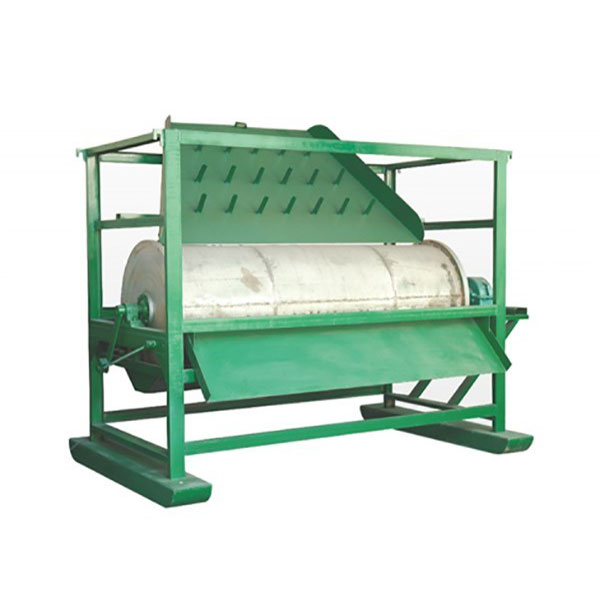

Сухой магнитный сепаратор
