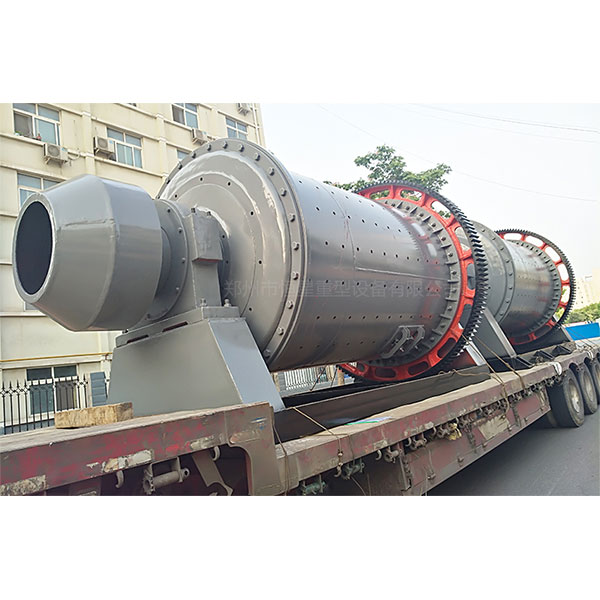

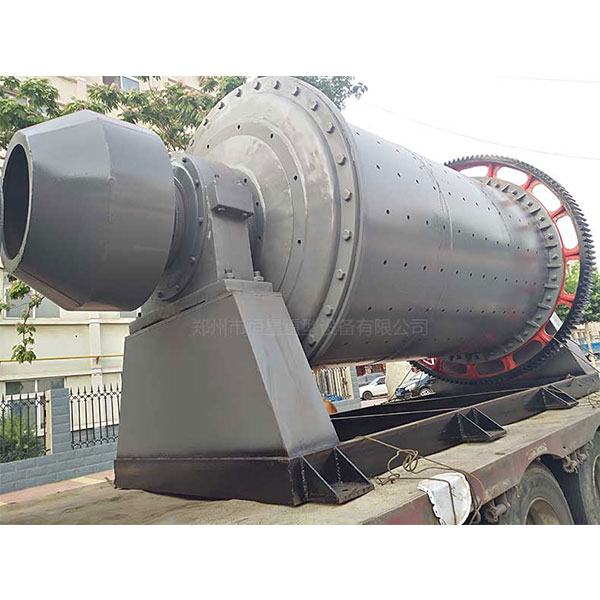

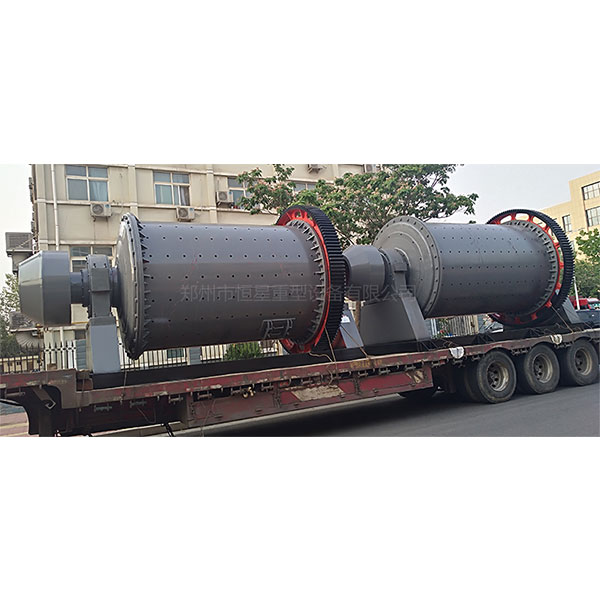

Решётчатая шаровая мельница
Решетчатая шаровая мельница — это ключевое оборудование для дробления материалов после их первичного разрушения. Оно широко используется в производственных отраслях, таких как цемент, силикатные изделия, новые строительные материалы, огнеупорные материалы, удобрения, обогащение черных и цветных металлов, стекло и керамика, для сухого или мокрого помола различных руд и других измельчаемых материалов.
Описание
маркер
Краткое описание
◆ Область применения：Широко используется в отраслях обогащения руд, строительных материалов и химической промышленности. Может быть разделена на два способа помола: сухой и мокрый. В зависимости от способа разгрузки может быть разделена на решетчатая и переливная.
◆ Применяемые материалы：Кварц, золотая руда, железная руда, цементный клинкер, медная руда, пиррит и другие.
◆ Размер подаваемого материала：10-25 мм
◆ Размер выгружаемого материала：0,074-0,8 мм
◆ Производительность：0,2-70 т/ч
Описание продукта
Решетчатая шаровая мельница — это ключевое оборудование для дробления материалов после их первичного разрушения. Оно широко используется в производственных отраслях, таких как цемент, силикатные изделия, новые строительные материалы, огнеупорные материалы, удобрения, обогащение черных и цветных металлов, стекло и керамика, для сухого или мокрого помола различных руд и других измельчаемых материалов.
Характеристики производительности
1.Удобство обслуживания и ремонта
При производстве решетчатой шаровой мельницы техническими специалистами предусмотрено соответствующее пространство для обслуживания и ремонта, которое используется для последующего обслуживания и ремонта без полного демонтажа всего оборудования. Это не только снижает материальные потери, но и уменьшает трудоемкость работ для рабочих.
2.Автоматизированная операция
Смазка подшипников решетчатой шаровой мельницы может быть осуществлена с помощью электрического или ручного смазочного насоса по выбору, что позволяет реализовать автоматизированную смазку. Для смазки шестереней предлагаются варианты: смазка жирами, ванночная смазка и аэрозольная смазка, которые удовлетворяют требованиям различных рабочих условий.
3.Спокойная работа
Решетчатая шаровая мельница имеет рациональную конструкцию, благодаря которой оборудование работает стабильно при работе, с небольшими колебаниями и низкой частотой отказов, а также высокой производительностью. Это позволяет увеличить производственный объем решетчатой шаровой мельницы и обеспечить ей важное положение среди оборудования одинакового размера.
4.Низкое энергопотребление
При работе решетчатой шаровой мельницы ее электропотребление может быть снижено до 25-35%, что значительно снижает производственные издержки для клиентов и повышает комплексную эффективность предприятия. Одновременно оборудование обладает высокой производственной и обработной способностью при работе.

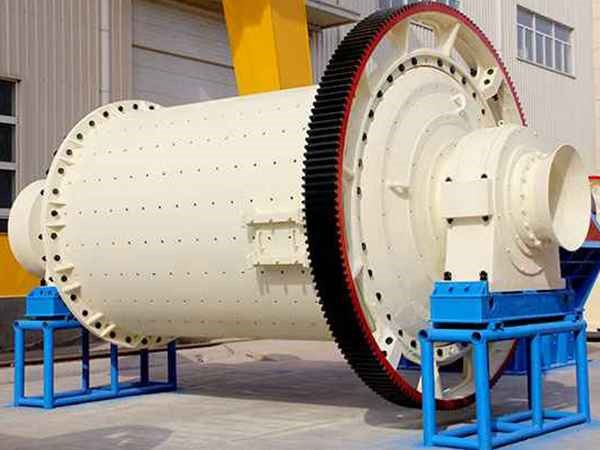

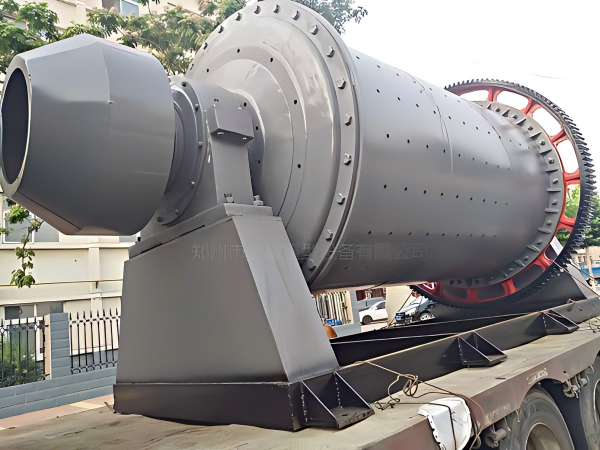

Демонстрация продукции
Принцип работы
Решетчатая шаровая мельница представляет собой горизонтальное цилиндрическое вращающееся устройство, приводимое в действие внешнего зубчатого колеса, разделенное на две камеры. Материал по спирали равномерно поступает в первую камеру мельницы через полый вал подачи из загрузочного устройства. В первой камере установлены ступенчатые или волнистые футеровки, в которых находятся стальные шары разных размеров. Центробежная сила, возникающая при вращении цилиндра, поднимает стальные шары на определенную высоту, после чего они падают, оказывая сильное ударное и измельчающее воздействие на материал. После грубого помола в первой камере материал через однослойную перегородку поступает во вторую камеру, в которой установлена плоская футеровка и стальные шары для дальнейшего помола материала. Порошкообразный материал выгружается через разгрузочную решетку, завершая операцию помола.
Технические характеристики
| Модель | Скорость вращения цилиндра (об/мин) | Загрузка шаров (т) | Размер подаваемого материала (мм) | Размер выгружаемого материала (мм) | Производительность (т/ч) | Комплектный электродвигатель Motor | Внешние размеры (длина×ширина×высота) Dimension(L×W×H) (мм) | Общий вес (т) | |
| Модель (Motor) | Мощность (кВт) | ||||||||
| MQG600×1800 | 45,5 | 0,5 | ≤10 | 0,074-0,5 | 0,2-0,5 | Y160m-6 | 7,5 | 3100×1624×1070 | 2,5 |
| MQG900×1800 | 38 | 1,8 | ≤25 | 0,074-0,6 | 0,8-1 | Y180L-6 | 15 | 4196×2300×1985 | 5,8 |
| MQG900×3000 | 37,4 | 2,7 | ≤25 | 0,074-0,3 | 0,8-1,5 | Y200L2-6 | 22 | 6170×2034×2074 | 7,5 |
| MQG1200×2400 | 32 | 4,8 | ≤20 | 0,074-0,6 | 1,5-2 | Y225M-6 | 30 | 6520×2850×2540 | 9,8 |
| MQG1200×4500 | 30 | 5,2 | ≤25 | 0,074-0,6 | 1,5-6 | Y280S-6 | 45 | 8820×3070×2630 | 15,5 |
| MQG1300×4000 | 36 | 5,8 | ≤20 | 0,074-0,4 | 2-6 | Y280S-8 | 45 | 7661×2270×2100 | 16,7 |
| MQG1500×3500 | 28,8 | 8,3 | ≤25 | 0,074-0,6 | 3-5 | YR280M-8 | 75 | 8500×3100×2100 | 17,6 |
| MQG1500×4500 | 28,8 | 10 | ≤25 | 0,074-0,4 | 3-6 | JR126-8 | 110 | 9680×3200×2114 | 22 |
| MQG1500×5700 | 28,8 | 12 | ≤25 | 0,074-0,4 | 3-8 | JR126-8 | 110 | 10400×3200×2114 | 26 |
| MQG1500×6400 | 28,8 | 13 | ≤25 | 0,074-0,4 | 3-9 | JR127-8 | 130 | 11140×3200×2114 | 29 |
| MQG1830×3600 | 24,5 | 12 | ≤25 | 0,074-0,4 | 4-20 | JR127-8 | 130 | 7880×4000×3370 | 31 |
| MQG1830×5400 | 24,5 | 15 | ≤25 | 0,074-0,4 | 5-25 | JR137-8 | 210 | 9980×4685×3750 | 33 |
| MQG1830×6400 | 24,5 | 19 | ≤25 | 0,074-0,4 | 6-35 | JR137-8 | 210 | 11710×4685×3750 | 36,5 |
| MQG1830×7000 | 24,5 | 20 | ≤25 | 0,074-0,4 | 8-40 | JR138-8 | 245 | 12320×4685×3750 | 39,6 |
| MQG2100×3600 | 24,1 | 21 | ≤25 | 0,074-0,6 | 10-35 | YR355L1-8 | 210 | 9016×4510×3720 | 43 |
| MQG2200×3600 | 21,8 | 22 | ≤25 | 0,074-0,8 | 8-35 | JR138-8 | 245 | 10026×4690×3800 | 47 |
| MQG2200×7500 | 21,8 | 35 | ≤25 | 0,074-0,6 | 10-40 | JR158-8 | 380 | 14580×5465×4210 | 68 |
| MQG2200×9000 | 21,4 | 36 | ≤25 | 0,074-0,6 | 8-16 | JR1510-8 | 475 | 15180×5465×4210 | 76 |
| MQG2400×3600 | 23,26 | 26 | ≤25 | 0,074-0,6 | 10-40 | JR138-8 | 280 | 10500×3900×3900 | 58 |
| MQG2400×7000 | 22,8 | 36 | ≤25 | 0,074-0,6 | 10-45 | JR1510-8 | 475 | 13520×5700×4200 | 79 |
| MQG2400×8000 | 22,8 | 42 | ≤25 | 0,074-0,6 | 10-50 | JR630-8 | 560 | 14520×5865×4280 | 85 |
| MQG2400×10000 | 21 | 65 | ≤25 | 0,074-0,6 | 15-60 | YR560-8 | 710 | 17000×5900×4200 | 116 |
| MQG2600×8000 | 19,6 | 52 | ≤25 | 0,074-0,6 | 16-20 | JR1512-8 | 630 | 14780×5600×4910 | 97 |
| MQG2700×3600 | 21,4 | 39 | ≤25 | 0,074-0,4 | 13-29 | JR158-8 | 380 | 9965×5496×4140 | 86,8 |
| MQG2700×4500 | 21,4 | 43 | ≤25 | 0,074-0,4 | 13-36 | JR1510-8 | 475 | 11139×5496×4140 | 91,88 |
| MQG3000×9000 | 18,3 | 78 | ≤25 | 0,074-0,6 | 20-25 | YR1000-8/1180 | 1000 | 17010×7100×5400 | 152 |
| MQG3200×3600 | 18,6 | 56,5 | ≤25 | 0,074-0,4 | 17,5-39,5 | YR6302-8 | 630 | 10360×7200×6000 | 143 |
| MQG3200×4500 | 18,6 | 65 | ≤25 | 0,074-0,6 | 20-30 | YR6302-8 | 800 | 13000×7300×5700 | 151 |
| MQG3200×9000 | 18,6 | 85 | ≤25 | 0,074-0,6 | 25-50 | YR6302-8 | 1250 | 17500×8200×6400 | 198 |
| MQG3600×4500 | 18,6 | 86 | ≤25 | 0,074-0,6 | 30-70 | YR6302-8 | 1250 | 15000×7700×6300 | 190 |
