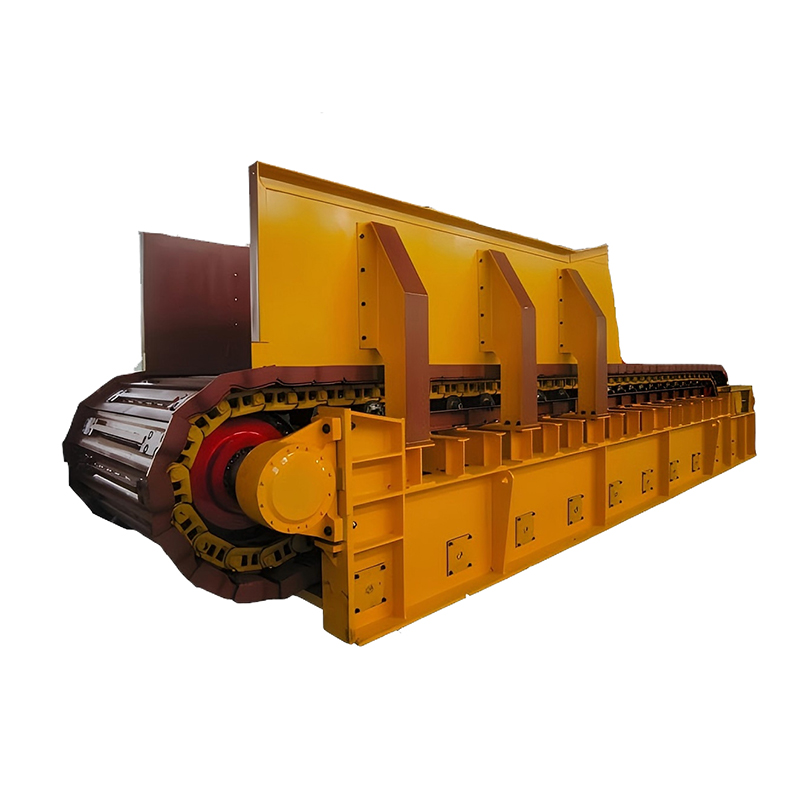

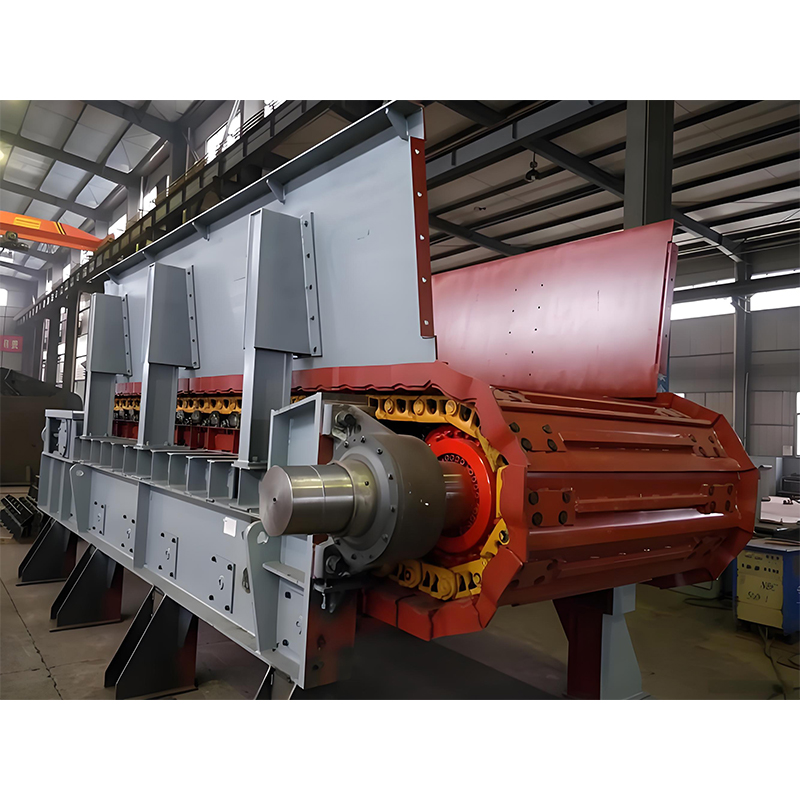

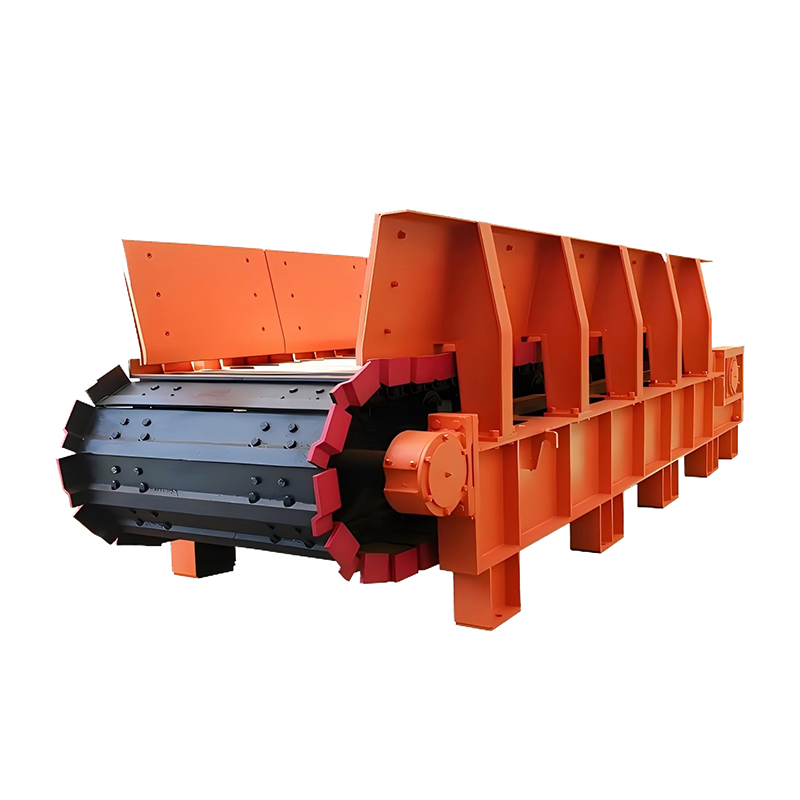

Пластинчатый питатель
Пластинчатый питатель широко используется в процессах добычи, обогащения, транспортировки, дозирования на горнодобывающих, цементных, химических и металлургических предприятиях. Подходит для операций подачи сыпучих, кусковых материалов с большой производительностью.
Описание
маркер
Краткое описание
◆ Области применения: горнодобывающая, цементная, химическая и металлургическая отрасли и т.д.
◆ Крупность загружаемого материала: 500-1800 мм
◆ Производительность: 20-1000 т/ч
Описание продукта
Пластинчатый питатель широко используется в процессах добычи, обогащения, транспортировки, дозирования на горнодобывающих, цементных, химических и металлургических предприятиях. Подходит для операций подачи сыпучих, кусковых материалов с большой производительностью. Может транспортировать крупные куски, надёжно работать в суровых условиях с высокой температурой и влажностью. В зависимости от насыпной плотности и крупности транспортируемого материала подразделяется на лёгкие, средние и тяжёлые пластинчатые питатели.
Эксплуатационные характеристики
1, Может использоваться в районах с частыми дождями и повышенной влажностью
Хвостовая часть пластинчатого питателя выполнена по специальной конструкции, подходит для использования в районах с частыми дождями и повышенной влажностью. Не происходит накопления липкого материала в хвостовой части, что могло бы вызвать перескакивание цепи и повлиять на производство.
2, Длительный срок службы
Тяговая цепь и несущая цепь разделены, динамическая нагрузка мала, что увеличивает срок службы.
3, Равномерная подача, высокая износостойкость
Пластинчатый питатель обеспечивает равномерную подачу, имеет большое тяговое усилие, хорошую жёсткость, высокую прочность, изготовлен из сплава, обладает высокой износостойкостью.
Принцип работы
Пластинчатый питатель приводится в действие электродвигателем и редуктором, которые вращают головную звёздочку с зубчатой структурой, тем самым приводя в движение тяговую цепь, находящуюся в зацеплении со звёздочкой, которая тянет транспортный жёлоб с материалом для движения вперёд. Несущий механизм — тяговая цепь — перемещается по опорным каткам, поддерживающие ролики удерживают транспортный жёлоб, воспринимая вес материала и движущихся элементов. Материал из бункера, расположенного над хвостовой частью, высыпается в транспортный жёлоб и вместе с ним движется вперёд до разгрузочного желоба в головной части, где выгружается.
Технические характеристики
| Модель | Ширина пластинчатого настила (мм) | Расстояние между осями головного и хвостового валов (мм) | Скорость (м/с) | Крупность загружаемого материала (мм) | Производительность (т/ч) | Мощность электродвигателя (кВт) | Габаритные размеры Д×Ш×В (мм) | Масса (т) |
| XBW100 | 1000 | 6000 | 0.01-0.1 | ≤500 | 80-160 | 11 | 86200×4960×1600 | 15 |
| XBW120 | 1200 | 11000 | 0.01-0.1 | ≤600 | 50-100 | 15 | 11463×5029×2860 | 23.5 |
| XBW125 | 1250 | 6000 | 0.014-0.8 | ≤800 | 45-150 | 11 | 8620×5240×1950 | 18.9 |
| XBW140 | 1400 | 16000 | 0.006-0.06 | ≤900 | 20-200 | 22 | 18310×6447×2030 | 45.9 |
| XBW150 | 1500 | 10500 | 0.006-0.06 | ≤700 | 61-610 | 22 | 12850×5595×1705 | 49.4 |
| XBW160 | 1600 | 6000 | 0.017-0.17 | ≤800 | ≤500 | 22 | 8354×6099×2100 | 25.5 |
| XBZ160 | 1600 | 9000 | 0.01-0.07 | ≤1000 | ≤500 | 30 | 11250×4153×2890 | 50 |
| XBZ180 | 1800 | 8000 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 10250×4353×2890 | 59 |
| XBZ200 | 2000 | 9800 | 0.01-0.07 | ≤1000 | ≤700 | 45 | 12000×4553×2890 | 82 |
| XBZ220 | 2200 | 10000 | 0.01-0.07 | ≤1200 | ≤800 | 45 | 12000×4753×2890 | 85 |
| XBZ230 | 2300 | 10000 | 0.01-0.07 | ≤1500 | ≤850 | 55 | 12000×4853×2890 | 86 |
| XBZ240 | 2400 | 10000 | 0.02-0.06 | ≤1600 | 550-900 | 2×37 | 12000×4953×2890 | 95 |
| XBZ250 | 2500 | 11460 | 0.01-0.07 | ≤1800 | 100-1000 | 2×45 | 12000×5053×2890 | 105 |
| XBW180 | 1800 | 8000 | 0.022-0.046 | ≤800 | 30-320 | 37 | 10300×4295×3650 | 53 |
| XBW220 | 2200 | 10000 | 0.018-0.055 | ≤1500 | 220-680 | 45 | 12650×4495×3350 | 80.4 |
