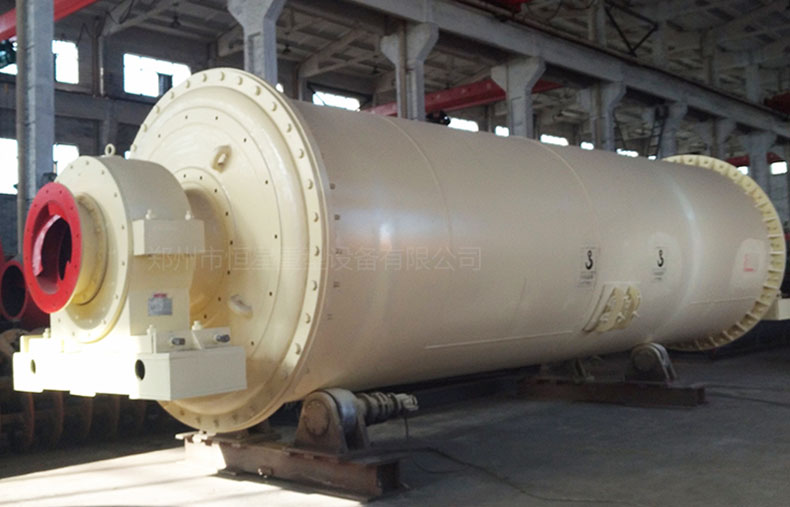

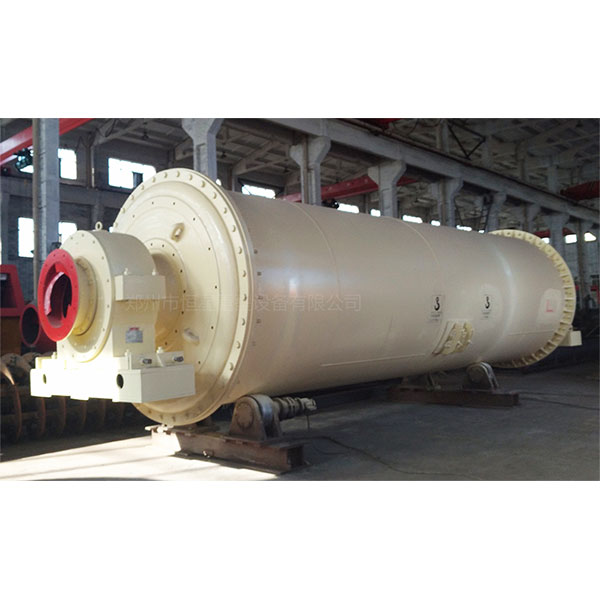

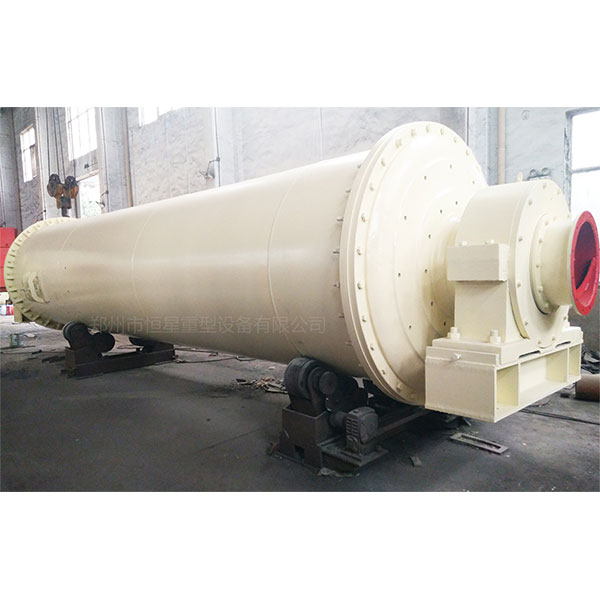

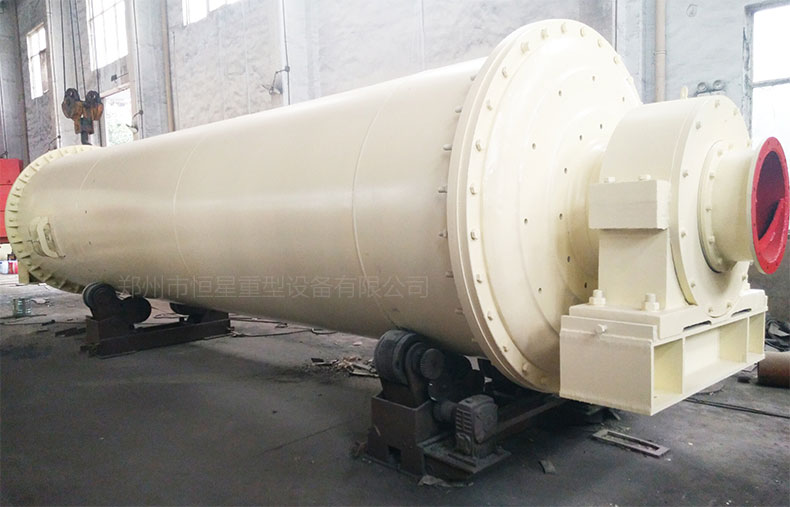

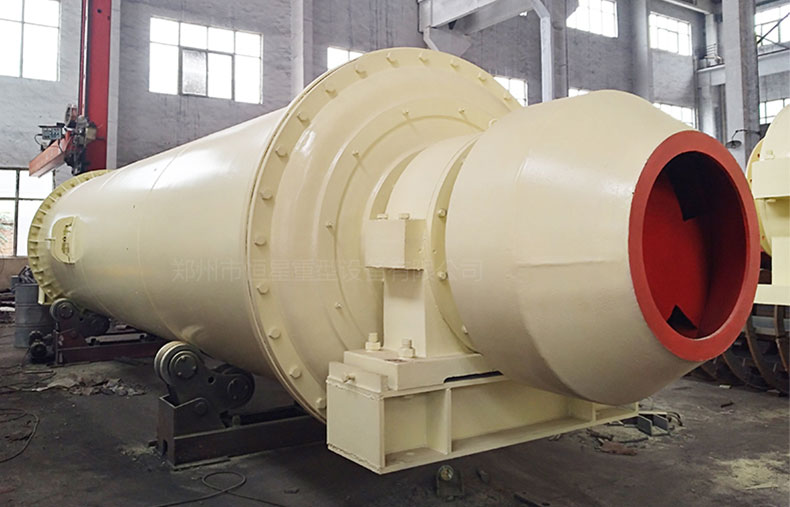

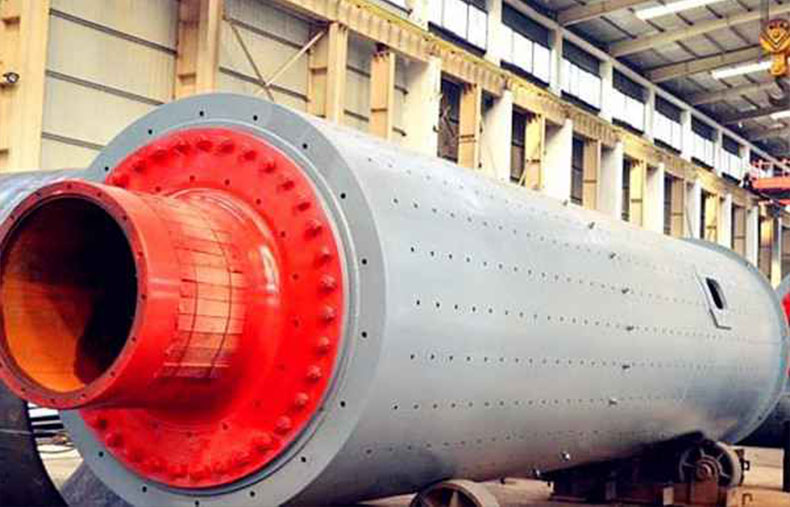

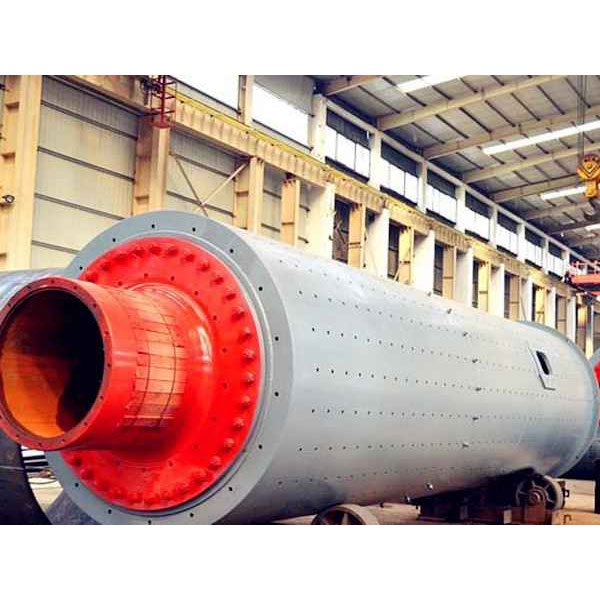

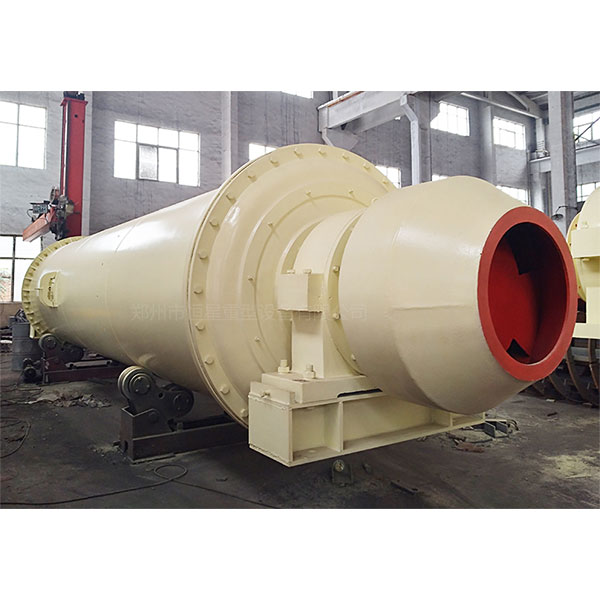

Мельница для сырья — это один из распространенных типов шаровых мельниц в обогатительной производстве. Мельница изменила исходную конструкцию мельницы, объединив корпус и поддон в единое целое; при установке она может быть сразу установлена на базовую плоскость, а в качестве главных подшипников используются двойные самонаправляющие роликовые подшипники.
◆ Области применения: Мельницы для сырья широко используются в производстве цемента, силикатных изделий, новых строительных материалов, огнеупорных материалов, а также стекла и керамики для измельчения различных руд и других измельчаемых материалов.
◆ Применение: Используется на металлургических, химических, энергетических и других промышленных предприятиях для измельчения различных руд и других измельчаемых материалов.
◆ Производительность:12-210 т/ч
Разрез продукта
Мельница для сырья — это один из распространенных типов шаровых мельниц в обогатительной производстве. Мельница изменила исходную конструкцию мельницы, объединив корпус и поддон в единое целое; при установке она может быть сразу установлена на базовую плоскость, а в качестве главных подшипников используются двойные самонаправляющие роликовые подшипники.
1. Хороший эффект классификации
Внутри цилиндра используются новые типы классифицирующих футеровок, стандартные ступенчатые футеровки и другие спецификации, что увеличивает площадь контакта помола материалов и обеспечивает лучший эффект классификации.
2. Легкая установка и обслуживание
Новая структура разделительного отсека использует регулируемые и фиксированные поднимающие лопасти, что облегчает установку, а последующее обслуживание и замена становятся более простыми.
3. Мало износа и долгий срок службы
Мельница для сырья имеет одноточечную структуру, футеровки внутри мельницы выполнены по комбинированному проекту; для различных стадий внутри мельницы для сырья используются разные конструкции футеровок, что значительно повышает эффективность помола.
4. Высокая тонкость помола
Используется технология высокотонкого ситового помола, встроены двойное разделительное устройство особой конструкции, активные футеровки и устройство выпуска материала из хвостовой части мельницы, что может удовлетворять требованиям клиентов к тонкости помола.
При работе мельницы для сырья редуктор приводит в вращение отсек посредством электродвигателя, материал равномерно поступает в первый отсек мельницы через загрузочное устройство и полое валом с винтовой нарезкой для загрузки. В отсеке цементной мельницы установлены различные типы футеровок, такие как ступенчатые или волнистые футеровки, а также стальные шары различных размеров. Измельченные руды и стальные шары в цилиндре под действием силы трения и центробежной силы поднимаются вместе с футеровкой на определенную высоту, а затем под действием силы тяжести постоянно падают и ссыпаются, материал постепенно измельчается под действием удара и помола.
Измельченные руды выводятся за пределы цилиндра через выпускную часть. После того как выведенные минералы отсортированы нав винтовом классификаторе, грубый песок возвращается в мельницу для сырья через комбинированный загрузчик для дальнейшего помола. Большая крышка и система выпуска материала мельницы для сырья имеют уникальный аэродинамический дизайн, в хвостовой части мельницы нет решетчатого устройства для выпуска материала, что обеспечивает большой объем вентиляции и повышает производительность мельницы; большое количество горячего воздуха поступает из хвостовой части, поэтому емкость сушки высока.
| Характеристики продукта (м) | Производительность (т/ч) | Тип мельницы | Тип передачи | Мощность электродвигателя (кВт) | Редуктор | Вес (т) | |
| Модель | Передаточное число | ||||||
| Φ2.2×7.0 | 12-13 | Круговой поток | Краевое | 380 | ZD70 | 5 | 54 |
| Φ2.4×7.0 | 15-17 | Круговой поток | Краевое | 475 | ZD80 | 4.5 | 70.5 |
| Φ2.4×8.0 | 16-18 | Круговой поток | Краевое | 475 | ZD80 | 4.5 | 78.5 |
| Φ3.0×9.0 | 42-47 | Круговой поток | Краевое | 1000 | MBY800 | 7.1 | 156.5 |
| Φ3.2×9.0 | 62-65 | Круговой поток | Краевое | 1250 | MBY900 | 7.1 | 184.5 |
| Φ3.8×7.5 | 80 | Круговой поток | Краевое | 1600 | JDX900 | 5.6 | 233 |
| Φ4.6×10+3.5 | 190 | Круговой поток | Краевое | 3550 | JQS3550 | 15.1 | 358 |
| Φ4.6×10.5+3.5 | 210 | Круговой поток | Краевое | 3550 | JQS3550 | 15.1 | 360 |
