Вращающаяся печь для извести
Печь для обжига извести имеет продвинутую конструкцию, оснащена вертикальным предварительным нагревателем с низким сопротивлением, что повышает эффективность предварительного нагрева. Степень разложения известняка после предварительного нагрева при входе в печь достигает 20–25 %, допускается прямое использование известняка мелкой фракции 10–15 мм.
Описание
маркер
Краткое описание
◆ Область применения: Вращающаяся печь для обжига активной извести является основным оборудованием для обжига активной извести.
◆ Подходящее сырье: Известняк, клинкер цемента, глинозем, активная известь (негашеная известь), гидроксид алюминия и другие материалы.
◆ Производительность: 150–1000 т/ч
Эксплуатационные характеристики
1. Печь для обжига извести имеет продвинутую конструкцию, оснащена вертикальным предварительным нагревателем с низким сопротивлением, что повышает эффективность предварительного нагрева. Степень разложения известняка после предварительного нагрева при входе в печь достигает 20–25 %, допускается прямое использование известняка мелкой фракции 10–15 мм.
2. Оба конца печи для обжига извести оснащены комбинированным чешуйчатым уплотнением, коэффициент подсоса воздуха составляет менее 10 %.
3. В печи для обжига извести вторичный воздух, поступающий в печь, предварительно нагревается до температуры свыше 700 °C, что обеспечивает экономию энергии.
4. Гибкая скорость вращения: передающее устройство печи обеспечивает вращение барабана с заданной скоростью посредством зубчатого венца, установленного в средней части барабана.
5. Отличная герметичность: на входном и выходном концах оборудования установлены уплотнительные устройства.
Комплектация вращающейся печи для обжига активной извести
1. Обжиг известняка
Квалифицированный известняк транспортируется ленточным конвейером на верх предварительного нагревателя, из верхнего бункера предварительного нагревателя материал поступает в корпус предварительного нагревателя через сливной патрубок. Одновременно высокотемпературные дымовые газы из вращающейся печи нагревают материал до температуры свыше 600 °C, что вызывает частичное разложение известняка. Затем материал несколькими гидравлическими толкателями последовательно подается в хвостовую часть вращающейся печи, после высокотемпературного обжига в печи выгружается в охладитель, охлаждается холодным воздухом, подаваемым вентилятором, до температуры ниже 100 °C и выгружается из охладителя. Воздух, поданный в охладитель, поступает в вращающуюся печь в качестве вторичного воздуха и участвует в процессе обжига.
2. Устройство сжигания
Горелка выполнена в виде двухконтурной (внутренней и внешней) конструкции, закреплена на кожухе головки вращающейся печи. Первичный воздух, нагретый в теплообменнике, подается в центральную трубу горелки, смешанный газ поступает в патрубок горелки, обеспечивая равномерное смешивание газов и полное сгорание.
3. Очистка дымовых газов
Высокотемпературные дымовые газы, образующиеся при сгорании в вращающейся печи, после теплообмена с известняком в предварительном нагревателе охлаждаются до температуры ниже 250 °C, затем проходят через теплообменник, где их температура дополнительно снижается до ниже 220 °C, после чего поступают в рукавный фильтр. После очистки газы выбрасываются в атмосферу через высокотемпературный вентилятор, концентрация пыли в выбросах составляет менее 50 мг/м³. Теплообменник одновременно снижает температуру высокотемпературных дымовых газов и нагревает воздух для сжигания, подаваемый вентилятором, до около 220 °C, после чего воздух поступает в устройство сжигания в качестве первичного воздуха и участвует в обжиге.
4. Транспортировка готовой продукции
Готовая известь после выгрузки из охладителя транспортируется пластинчатым конвейером, затем по ленточному конвейеру с большим углом наклона подается в бункер для готовой продукции.

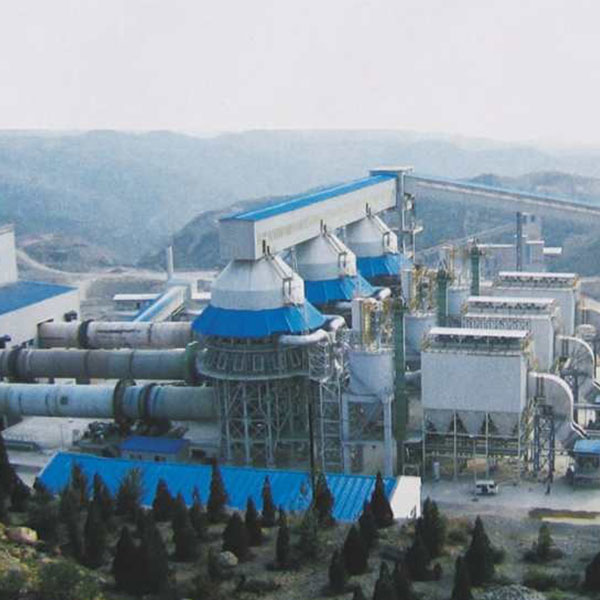

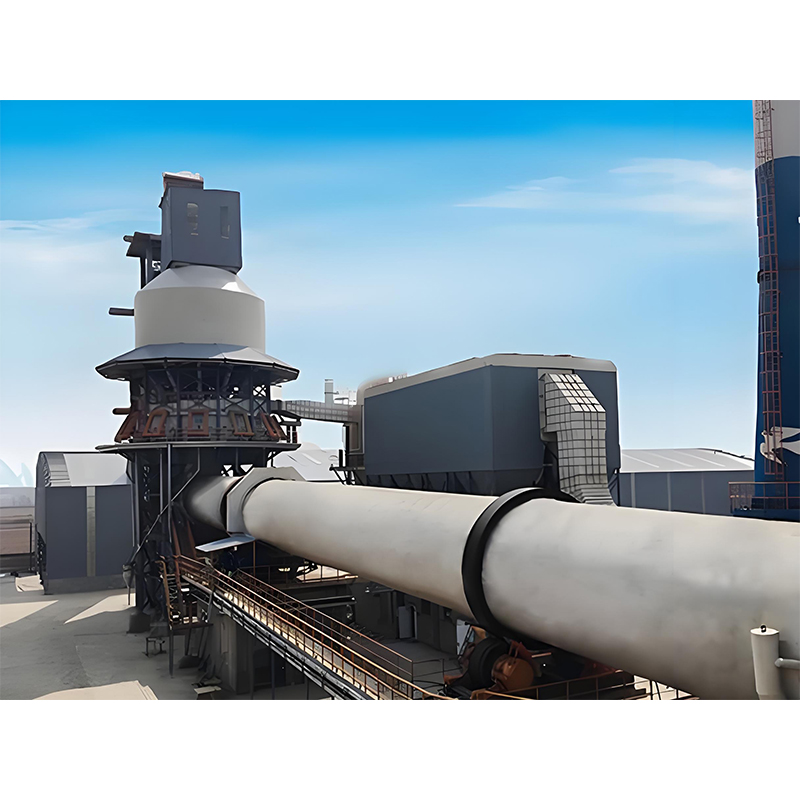

Демонстрация продукции
Принцип работы
Пылевидный уголь (природный газ) сгорает в печи и выделяет тепло, которое нагревает материал за счет теплопроводности или теплового излучения. Одновременно барабан печи непрерывно вращается с заданным уклоном и скоростью, материал периодически перекатывается и перемещается вперед внутри печи, тем самым транспортируясь из входного конца в выходной. За время прохождения материала через вращающуюся печь обеспечивается его обжиг до качественного клинкера, достигая целей высокой производительности, отличного качества и низкого расхода ресурсов.
Технические характеристики
| Проектная производительность (т/сут) | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 750 | 800 | 1000 | |
| Продукция | Активная известь, легкий обожженный доломит | Активная известь | ||||||||||
| Предварительный нагреватель | Круглый вертикальный | Многоугольный вертикальный | ||||||||||
| Вращающаяся печь | Размеры (м) | Φ2,5×40 | Φ2,8×42 | Φ3×46 | Φ3,2×50 | Φ3,5×54 | Φ3,6×56 | Φ3,8×58 | Φ4×60 Φ4,2×50 | Φ4,3×58 | Φ4,3×64 | Φ4,8×68 |
| Рабочий объем (м³) | 142 | 190 | 235 | 292 | 390 | 430 | 505 | 575/548 | 670 | 738 | 1005 | |
| Температура сгорания (°C) | 1350/1250 | 1350 | ||||||||||
| Охладитель | Круглый вертикальный | Квадратный вертикальный | ||||||||||
| Топливо | Газ, пылевидный уголь | |||||||||||
| Теплопотребление (кДж/кг CaO) | 5300/5000 | 5225 | 5100 | 4810 | ||||||||
