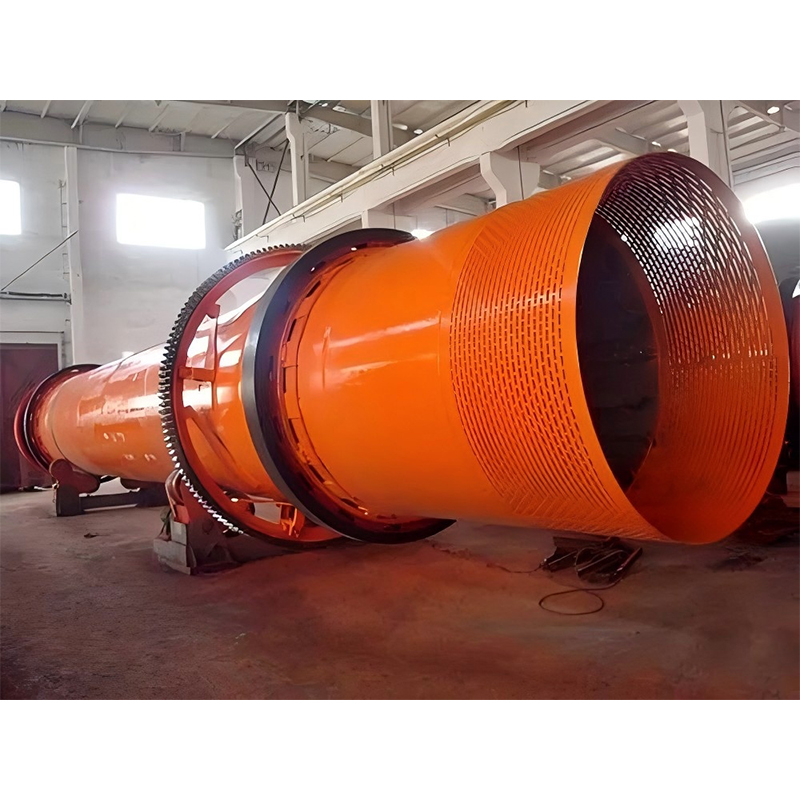

Одноцилиндровый охладитель предназначен для охлаждения клинкера, выходящего из вращающейся печи. Одновременно большое количество тепловой энергии, переносимой высокотемпературным материалом, поглощается воздухом, что позволяет предварительно нагреть воздух для горения в печи до высокой температуры, усилить процесс прокаливания и снизить тепловые потери. Это вспомогательное оборудование для вращающейся печи.
◆ Области применения: Цементная промышленность, производство силикатных изделий, новые строительные материалы, огнеупоры, стекольная и керамическая промышленность и другие производственные отрасли.
◆ Пригодные материалы: Известняк, глина, железная руда, уголь и другие материалы.
◆ Производительность: 3–35 т/ч
Одноцилиндровый охладитель предназначен для охлаждения клинкера, выходящего из вращающейся печи. Одновременно большое количество тепловой энергии, переносимой высокотемпературным материалом, поглощается воздухом, что позволяет предварительно нагреть воздух для горения в печи до высокой температуры, усилить процесс прокаливания и снизить тепловые потери. Это вспомогательное оборудование для вращающейся печи.
1. Высокая тепловая эффективность
Оборудование направляет воздух после охлаждения материала в печь как вторичный рециркуляционный воздух, повышая тепловую эффективность печи.
2. Высокое качество клинкера
Клинкер, выходящий из вращающейся печи (температура 1000–1200 °C), подвергается полноценному теплообмену с воздухом при вращении цилиндра и охлаждается до температуры ниже 200 °C. При этом улучшаются качество и помолимость клинкера.
3. Высокая скорость охлаждения
При вращении цилиндра материал активно взаимодействует с воздухом в процессе теплообмена, охлаждаясь до температуры ниже 200 °C, что также повышает качество и помолимость клинкера.
4. Повышение коэффициента эксплуатации оборудования
Улучшение прочности и помолимости клинкера устраняет повреждения решеток, вызванные образованием «снежных куч» и явлением «красной реки», повышая коэффициент эксплуатации оборудования.
Охладитель в основном состоит из вращающегося цилиндра диаметром 1,5 м, длиной 12 м с уклоном 5% к горизонтали, внутри которого установлены подъемные плиты. Цилиндр опирается на опорно-упорные ролики с помощью опорных колец на расстоянии 2,5 м от обоих концов. Нижнее опорное кольцо контактирует с упорными роликами для предотвращения осевого смещения цилиндра. Вращение цилиндра осуществляется большим зубчатым колесом, закрепленным на цилиндре на расстоянии 1 м от опорного кольца, через приводной механизм.
Клинкер многократно поднимается и равномерно рассыпается в зоне подъема, а охлаждающий воздух осуществляет интенсивный теплообмен с горячим клинкером. Особенно в низкотемпературной зоне можно увеличить время контакта клинкера с охлаждающим воздухом и регулировать скорость перемещения клинкера за счет модернизации конструкции и расположения подъемных плит, а также корректировки уклона и частоты вращения цилиндра. Это обеспечивает достаточное время для передачи тепла из внутренних слоев клинкера на поверхность и позволяет рекуперировать тепло из клинкера с более низкой температурой.
| Размер (м) | Объем цилиндра (м³) | Частота вращения цилиндра (об/мин) | Уклон цилиндра (%) | Модель электродвигателя | Мощность электродвигателя (кВт) | Модель редуктора | Габаритные размеры (Д × Ш × В) (мм) | Вес (т) |
| Диаметр 1 × 15 | 11,8 | 5 | 5 | YCT200-4B | 7,5 | ZQ400 | 15000×1876×2069 | 9,5 |
| Диаметр 1,2 × 12 | 13,57 | 5 | 5 | YCT225-4A | 11 | ZQ500 | 12000×2159×2475 | 10,3 |
| Диаметр 1,2 × 15 | 17 | 4–5 | 5 | YCT225-4B | 15 | ZQ500 | 15000×2294×2475 | 12,8 |
| Диаметр 1,2 × 20 | 22,6 | 4–5 | 5 | YCT225-4B | 15 | ZQ500 | 20000×2294×2475 | 16,8 |
| Диаметр 1,5 × 10 | 17,67 | 3–5 | 5 | YCT225-4B | 15 | ZQ650 | 10000×2655×2895 | 16,5 |
| Диаметр 1,5 × 14 | 24,9 | 3–5 | 5 | YCT225-4B | 15 | ZQ650 | 14000×2655×2895 | 19,2 |
| Диаметр 1,5 × 18 | 31,8 | 3–5 | 5 | YCT250-4A | 18,5 | ZQ650 | 18000×2655×2895 | 22,9 |
| Диаметр 1,5 × 20 | 35,3 | 3–5 | 5 | YCT250-4A | 18,5 | ZQ650 | 20000×2655×2895 | 25,4 |
| Диаметр 1,8 × 16 | 30,5 | 3–5 | 4 | YCT250-4B | 22 | ZQ750 | 16000×3060×2980 | 35,4 |
| Диаметр 1,8 × 18 | 45,8 | 3–5 | 4 | YCT250-4B | 22 | ZQ750 | 18000×3060×2980 | 32,3 |
| Диаметр 1,8 × 20 | 50,9 | 3–5 | 4 | YCT250-4B | 22 | ZQ750 | 20000×3060×2980 | 39,2 |
| Диаметр 2,0 × 16 | 50,3 | 3–5 | 3,5 | YCT250-4B | 22 | ZQ750 | 16000×3340×3420 | 38,6 |
| Диаметр 2,0 × 20 | 62,8 | 3–5 | 3,5 | YCT280-4A | 30 | ZQ750 | 20000×3340×3420 | 42,8 |
| Диаметр 2,2 × 14 | 53,2 | 3–5 | 3,5 | YCT280-4A | 30 | ZQ750 | 14000×3620×3570 | 45,3 |
| Диаметр 2,2 × 18 | 68,4 | 3–5 | 3,5 | YCT280-4A | 30 | ZQ750 | 18000×3620×3570 | 49,4 |
| Диаметр 2,2 × 20 | 76 | 3–5 | 3,5 | YCT280-4A | 30 | ZQ750 | 20000×3620×3570 | 51,8 |
| Диаметр 2,4 × 16 | 72,3 | 3–4 | 3,5 | YCT280-4A | 30 | ZQ850 | 16000×3860×3760 | 58,8 |
| Диаметр 2,4 × 20 | 90,4 | 3–4 | 3,5 | YCT280-4A | 30 | ZQ850 | 20000×3860×3760 | 63,9 |
| Диаметр 2,8 × 28 | 172 | 2,5 | 3,5 | Y280M-6 | 55 | ZQ1000 | 28000×4350×4200 | 130 |
| Диаметр 3 × 30 | 212 | 1–2 | 3,5 | Y315S-6 | 75 | ZL115 | 30000×4860×4630 | 169 |
